YJ-HG5系列玻璃板液位計可用來直接指示密封容器中的液位高度，具有結構簡單，直觀可靠，經久耐用等優點，但容器中的介質必須是與鋼、鋼紙及石墨壓環不起腐蝕作用的。
玻璃板液位計的上下閥上裝有法蘭接頭，與容器連接構聯通器，透過玻璃板直接指示容器布什的液位，“夾套型”設有加熱或冷卻裝置。該裝置加熱時可用蒸氣，冷卻時可用循環水，這樣可以調節流動性能，夾套型接管尺寸ZG1/4內螺紋。
玻璃板液位計在上下閥內裝有鋼球，當玻璃板因意外事故破壞時，鋼球在容器壓力作用下，自動密封，防止容器內的液體繼續外流。
玻璃板液位計在儀表的上端針形閥裝有阻塞螺釘，可供放氣之用，下端針形閥也裝有阻塞螺釘。可供放空、取樣、排污、清洗。
YJ-HG5系列玻璃板液位計應用范圍：
玻璃板液位計適用于直接指示各種塔、罐、槽、箱等容器內介質液位。
YJ-HG5系列玻璃板液位計測量原理：

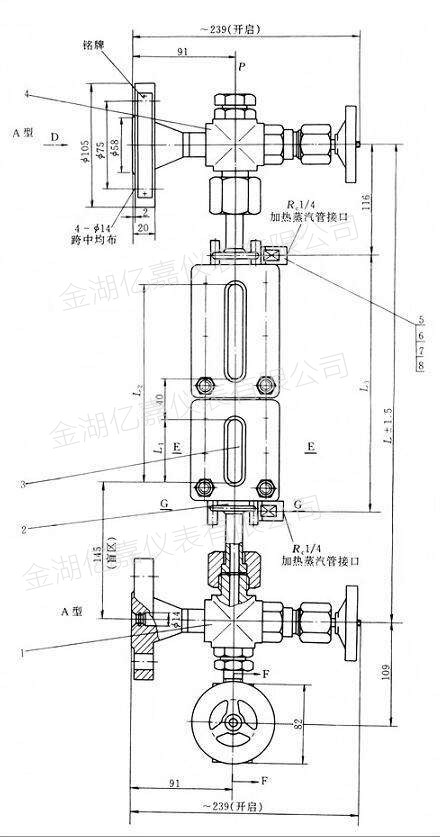

玻璃板液位計在上下閥上都裝有M27×1.5或ZG3/4"的螺紋接頭，通過法蘭與容器連接構成連通器，透過玻璃板可直接讀得容器內液位的高度。
YJ-HG5系列玻璃板液位計產品特點：
1、 讀數清晰、直觀、可靠。
2、 結構簡單、維修方便。
3、 經久耐用。
YJ-HG5系列玻璃板液位計技術參數：
1、 測量范圍（安裝中心距L）：500、800、1100、1400、1700……mm。
2、 工作壓力：2.5、4.0、6.3MPa、0.6MPa（用于R型）
3、 工作溫度：-20~+200℃
4、 安裝形式：法蘭安裝 PN4.0 DN20.HGJ-47-91
5、 螺紋安裝 外螺紋G3/4"(或 M27×1.5)
6、 材質：碳鋼、不銹鋼
7、 伴熱蒸汽壓力：0.6MPa
8、 蒸汽夾套接頭：G1/2"外螺紋
9、 鋼球自封壓力：0.2MPa
YJ-HG5系列玻璃板液位計產品選型：
|
名稱 |
型號 |
公稱壓力MPa |
介質溫度℃ |
結構特征 |
(規格按上、下閥中心線間距離 |
標準號 |
||||||
|
結構形式 |
材料 |
L=304 |
L=500 |
L=800 |
L=1100 |
L=1400 |
L=1700 |
|||||
|
透光式玻璃板液位計 |
T2.5 |
2.5 |
-20～+250 |
普通型 |
I(碳鋼) |
|
△ |
△ |
△ |
△ |
△ |
HG5-1364-80 |
|
夾套型 |
I(碳鋼) |
|
△ |
△ |
△ |
△ |
△ |
|||||
|
T6.3 |
6.3 |
-20～+250 |
普通型 |
I(碳鋼) |
|
△ |
△ |
△ |
△ |
△ |
HG5-1365-80 |
|
|
夾套型 |
I(碳鋼) |
|
△ |
△ |
△ |
△ |
△ |
|||||
|

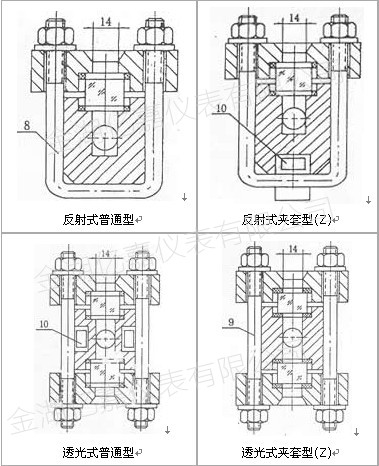

反射式玻璃板液位計 |
R4.0 |
4.0 |
-20～+250 |
普通型 |
I(碳鋼) |
|
△ |
△ |
△ |
△ |
△ |
HG5-1366-80 |
|
夾套型 |
I(碳鋼) |
|
△ |
△ |
△ |
△ |
△ |
|||||
|
R0.6 |
0.6 |
-20～+250 |
帶頸襯里 |
III(碳鋼襯里) |
△ |
|
|
|
|
|
HG5-1367-80 |
|
|
帶頸 |
I(碳鋼) |
△ |
|
|
|
|
|
HG5-1368-80 |
||||
|
R |
常壓 |
-20～+250 |
襯里 |
III(碳鋼襯里) |
△ |
|
|
|
|
|
HG1369-80 |
|
|
嵌入聯接 |
I(碳鋼) |
△ |
|
|
|
|
|
HG5-1370-80 |
||||
|
型 號 |
名 稱 |
用 途 |
|
HG5-1364-80 |
透光式玻璃板 |
一般用于無色透明的液體，且光線較好場合 |
|
HG5-1364-80 |
透光式帶蒸汽夾套玻璃板 |
在透光式上附有蒸汽加熱夾套 |
|
HG5-1366-80 |
反射式玻璃板 |
一般使用于有色澤的液體，且光線較好的場所 |
|
HG5-1366-80 |
反射式帶蒸汽夾套玻璃板 |
在反射式上附有蒸汽加熱夾套 |
|
HG5-1365-80 |
防霜式玻璃板 |
使用于低溫介質附有避免因低溫介質造成外表凝霜的裝置 |
|
UB-6 |
照明式玻璃板 |
透光式上附有照明燈裝置 |
YJ-HG5系列玻璃板液位計訂貨須知：
訂貨時請?zhí)峁┫铝袇?shù)：
1、型號規格；
2、被測介質名稱：介質密度：如果不知道密度，可以告訴我們介質的名稱，混合液體要知道由哪幾種液體組成；
3、儀表測量范圍：也可稱為公稱長度，也就是兩個法蘭的中心距離；
4、工作壓力：最高承受壓力；
5、工作溫度：測量液體的最低、最高溫度；
6、材質要求：接液材質，如不知道用哪種材質，可以向我們咨詢（一般裝液體的是什么材質我們就可以用什么材質）；
7、是否配套供應法蘭、螺栓、螺母、閥門、密封墊圈等配件；
8、法蘭標準：法蘭的公稱通徑，使用最多的法蘭是DN20或DN25；
9、特殊要求：請在訂貨前詳細注明，如是否要帶遠傳、保溫夾套等等。
YJ-HG5系列玻璃板液位計質量承諾：
金湖億嘉儀表有限公司主營電磁流量計、渦街流量計、孔板流量計、磁翻板液位計、玻璃板液位計等產品，并為所有產品提供一年的質保。一年內如出現產品質量問題（不包括易損件或輔件）一律免費維修，并免費提供技術支持。
咨詢熱線0517-86936880 15358661880
