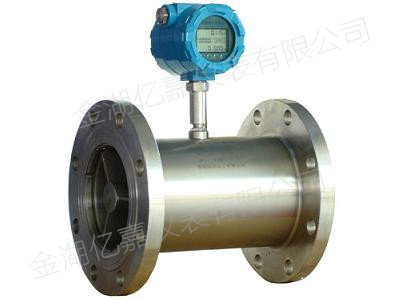

渦輪流量計

渦輪流量計

金湖億嘉儀表生產的YJLWGY系列渦輪流量計是由渦輪流量傳感器與顯示儀表組成,是本廠采用國外先進技術生產制造的,是液體計量最理想的流量計之一。渦輪流量計具有結構簡單、精確度高、安裝維修使用方便等特點。適用于測量封閉管道中與不銹鋼1Cr18Ni9Ti2Cr13及剛玉Al2O3、硬質合金不起腐蝕作用,且無纖維、顆粒等雜質的液體。若與具有特殊功能的顯示儀表配套使用,可以進行自動定量控制、超量報警等用途。



YJLWGY系列渦輪流量計應用范圍:

渦輪流量計目前廣泛用于石油、化工、冶金、供水、造紙、環保、食品等行業。



YJLWGY系列渦輪流量計測量原理:

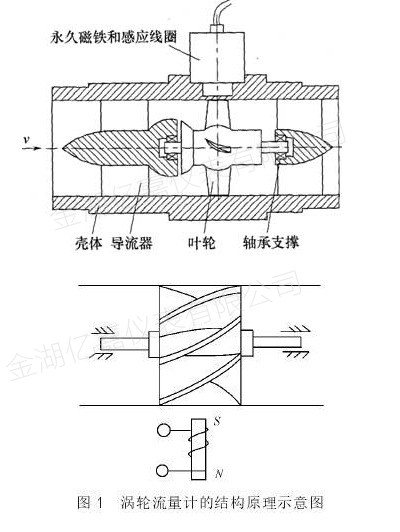

渦輪流量計測量原理


流體流經傳感器殼體,由于葉輪的葉片與流向有一定的角度,流體的沖力使葉片具有轉動力矩,克服摩擦力矩和流體阻力之后葉片旋轉,在力矩平衡后轉速穩定,在一定的條件下,轉速與流速成正比,由于葉片有導磁性,它處于信號檢測器(由永久磁鋼和線圈組成)的磁場中,旋轉的葉片切割磁力線,周期性的改變著線圈的磁通量,從而使線圈兩端感應出電脈沖信號,此信號經過放大器的放大整形,形成有一定幅度的連續的矩形脈沖波,可遠傳至顯示儀表,顯示出流體的瞬時流量和累計量。在一定的流量范圍內,脈沖頻率f與流經傳感器的流體的瞬時流量Q成正比,流量方程為:Q=3600×f/k;
式中:
f——
脈沖頻率[Hz]
k——
傳感器的儀表系數[1/m3],由校驗單給出。若以[1/L]為單位
Q——
流體的瞬時流量(工作狀態下)[m3/h]
3600——
換算系數。
每臺傳感器的儀表系數由制造廠填寫在檢定證書中,k值設入配套的顯示儀表中,便可顯示出瞬時流量和累積總量。



YJLWGY系列渦輪流量計產品特點:

1、傳感器為硬質合金軸承止推式,不僅保證精度,并且提高耐磨性能。
2
、結構簡單、牢固以及拆裝方便。
3
、測量范圍寬,下限流速低。
4
、壓力損失小,重復性好,精確度高。
5
、具有較高的抗電磁干擾和抗振動能力。



YJLWGY系列渦輪流量計技術參數:

1、公稱通徑:(4200mm
2
、介質溫度:(-2080)℃、(-20120)℃
3
、環境溫度:(-2055)℃
4
、準 確 度:±0.2%±0.5%±1
5
、檢出器信號傳輸線制:三線制電壓脈沖(三芯屏蔽電纜)
6
、供電電源:電壓:12V±0.144V, 電流:≤10mA
7
、輸出電壓幅值:高電平≥8V,低電平≤0.8V
8
、傳輸距離:傳感器至顯示儀表的距離可達250
9
、現場顯示型供電電源:3V(鋰電池供電,可連續使用3年)
10
、顯示方式:現場液晶顯示瞬時流量和累計流量
11
、現場顯示帶信號輸出供電電源:24V420mA兩線制電流輸出,遠傳距離500米。


YJLWGY系列渦輪流量計流量范圍:

氣體

儀表通徑

代碼

標準量程

代碼

擴展量程

DN25 1"

S

2.5-25 m3/h

W

4-40 m3/h

DN40 1.5"

S

5-50 m3/h

W

6-60 m3/h

DN50 2"

S1

6-65 m3/h

W1

5-70 m3/h

S2

10-100 m3/h

W2

8-100 m3/h

DN80 3"

S1

13-250 m3/h

W1

10-160 m3/h

S2

20-400 m3/h

W2

DN1004"

S1

20-400 m3/h

W1

13-250 m3/h

S2

32-650 m3/h

W2

DN1506"

S1

32-650 m3/h

W1

80-1600 m3/h

S2

50-1000 m3/h

W2

DN2008"

S1

80-1600 m3/h

W1

50-1000 m3/h

S2

130-2500 m3/h

W2

DN 25010"

S1

130-2500 m3/h

W1

80-1600 m3/h

S2

200-4000 m3/h

W2

DN 30012"

S

200-4000 m3/h

W1

130-2500 m3/h

液體

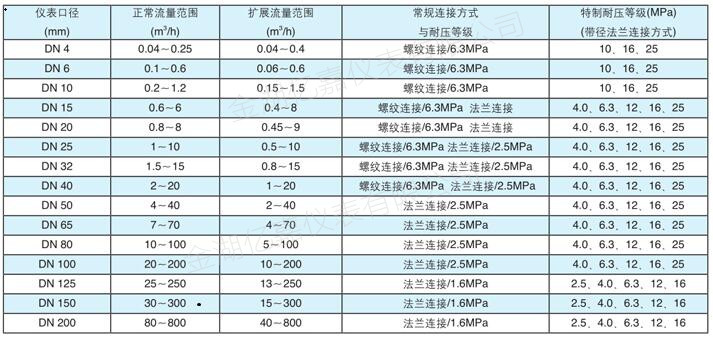

液體渦輪流量范圍



YJLWGY系列渦輪流量計產品選型:



項 目

代 碼

說 明

YJLWGY



渦輪流量計

傳感器類型

Y



液體渦輪流量計

Q



氣體渦輪流量計

儀表口徑

mm



4



通徑DN4mm

6



通徑DN6mm



200



通徑DN200mm

儀表材質



2



碳鋼

4



304不銹鋼

6



316不銹鋼

連接方式



1



螺紋連接(最大DN65

2



法蘭連接

3



卡箍式快裝(衛生型)

供電方式



1



24V DC,輸出420mA

2



電池供電,無輸出

防爆要求



B

防爆型

1、使用時,應保持被測液體清潔,不含纖維和顆粒等雜質。
2
、傳感器在開始使用時,應先將傳感器內緩慢的充滿液體,然后再開啟出口閥門(閥門應安裝在流量計后端),嚴禁傳感器處于無液體狀態時受到高速流體的沖擊。
3
、傳感器的維護周期一般為半年。檢修清洗時,請注意勿損傷測量腔內的零件,特別是葉輪。裝配時請看好導向件及葉輪的位置關系。
4
、傳感器不用時,應清洗內部液體,吹干后且在傳感器兩端加上防護套,防止塵垢進入,然后置于干燥處保存。(此項非常重要)
5
、配用的過濾器應定期清洗,不用時應清洗內部的液體,同傳感器一樣,加防塵套,置于干燥處保存。
6
、傳感器的傳輸電纜可架空或埋地敷設(埋地時應套上鐵管。)
7
、在傳感器安裝前,先與顯示儀表或示波器接好連線,通電源,用口吹或手撥葉輪,使其快速旋轉觀察有無顯示,當有顯示時再安裝傳感器。若無顯示,應檢查有關各部分,排除故障。

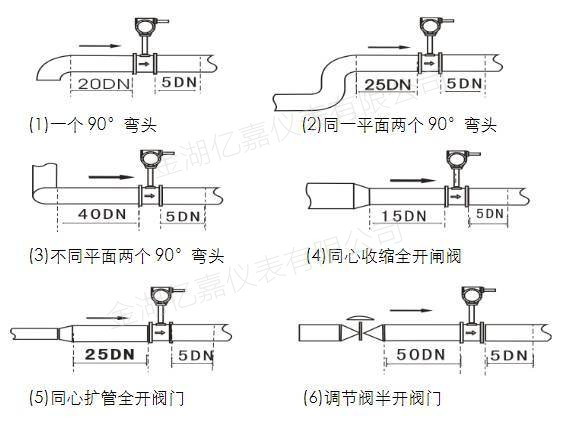

渦輪流量計安裝方式

YJLWGY系列渦輪流量計訂貨須知:

訂貨時請提供以下參數:

1、介質:名稱、成分、狀態、導電性或電導率
2、工作狀態最高、正常、最低溫度
3、工作狀態最高、正常、最低壓力
4、管道內外徑,最小、正常、最大流量
5、腐蝕性、磨損性,是否有負壓
6、安裝要求及環境:一體還是分體,信號輸出,通訊方式,供電電源
7、安裝環境:防護等級和防爆要求



YJLWGY型渦輪流量計質量承諾:

金湖億嘉儀表有限公司主營電磁流量計、渦街流量計、孔板流量計、磁翻板液位計、玻璃板液位計等產品,并為所有產品提供一年的質保。一年內如出現產品質量問題(不包括易損件或輔件)一律免費維修,并免費提供技術支持。
