YJ-F系列金屬管浮子流量計是工業自動化過程控制中常用的一種變面積流量測量儀表。它具有體積小，檢測范圍大，使用方便等特點。它可用來測量液體、氣體以及蒸汽的流量，特別適宜低流速小流量的介質流量測量。

YJ-F系列金屬管浮子流量計采用可變面積式測量原理，適用于測量液體，氣體。全金屬結構，有指示型、電遠傳型、耐腐型、高壓型、夾套型、防爆型。具有0-10mA，4-20mA的標準模擬量信號輸出和現場指示。累積，數字通訊，現場修改測量參數，不同的供電方式功能，帶有磁性過濾器和特殊規格品種。

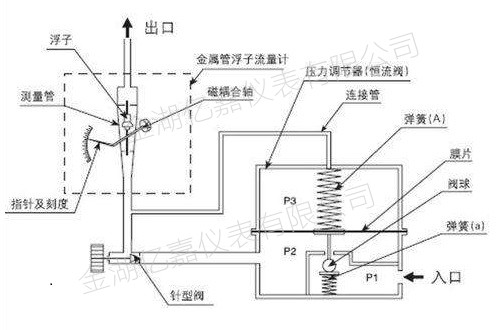

YJ-F系列金屬管浮子流量計工作原理：

金屬管浮子流量計浮子在測量管中，隨著流量的變化，將浮子向上移動，在某一位置浮子所受的浮力與浮子重力達到平衡。此時浮子與孔板（或錐管）間的流通環隙面積保持一定。環隙面積與浮子的上升高度成正比，即浮子在測量管中上升的位置代表流量的大小，變化浮子的位置由內部磁鐵傳輸?shù)酵獠康闹甘酒鳎怪甘酒髡_地指示此時的流量值。這就使得指示器殼體不和測量管直接接觸，因此，即使安裝限位開關或變送器，儀表可用于高溫，高壓工作條件下。

YJ-F系列金屬管浮子流量計主要特點：

1、堅固的全金屬結構設計型浮子流量計

2、采用獨立概念設計的測量管指示器

3、可選擇不銹鋼、哈氏合金、鈦材、PTFE材料測量系統

4、低壓力損失設計

5、短行程、小型結構設計、儀表總高度250

6、磁性耦合結構確保數據傳輸、信號更加穩定

7、保溫或伴熱夾套

8、垂直、水平、各種安裝方式更適合不同使用場合

9、適用于小口徑和低流速介質流量測量

10、工作可靠，維護量小，壽命長

11、對于直管段要求不高

12、較寬的流量比10：1

13、雙行大液晶顯示，可選現場瞬時/累計流量顯示，可帶背光

14、單軸靈敏指示

15、非接觸磁耦合傳動

16、全金屬結構，適于高溫、高壓和強腐蝕性介質

17、可用于易燃、易爆危險場合

18、選二線制、電池、交流供電方式

19、多參數標定功能

20、帶有數據恢復，數據備份及掉電保護功能

YJ-F系列金屬管浮子流量計技術參數：

1、測量范圍：水（20℃）1-200000 l/h
             空氣（20℃，0.102287272MPa）0.03－4000m3/h
             參見流量表，特殊流量可訂制
 2、量 程 比：標準型10:1
 3、精    度：標準型1.0級；特殊型0.5級
 4、壓力等級：標準型：DN15－DN50 4.0MPa DN80-DN200 1.6MPa
                           特殊型：DN15－DN50 25MPa DN80-DN200 16MPa
                           夾套的壓力等級為1.6MPa；特殊型在選型和訂貨前應與工廠協商
 5、壓力損失：7kPa-70kPa
 6、介質溫度：標準型：－80℃-＋200℃：PTFE：0℃－85℃
                              高溫型：最高可達300℃
 7、介質粘度：DN15：η<5mPa.s（F15.1-F15.3）/η<30mPa.s（F15.4-F15.8）
                              DN25：η<250mPFa.s
                              DN50-DN150：η<300mPa.s
  8、環境溫度：指針型－40℃－+120℃
  9、連接形式：標準型：DIN2501標準法蘭
                                特殊型：由用戶指定的任意標準法蘭或螺紋
  10、電纜接口：M20*1.5
  11、供電電源：標準型：24VDC二線制4－20mA（10．8VDC－36VDC）
  12、報警輸出：上限或下限瞬時流量報警，集電極開路輸出（最大100mA@30VDC內部阻抗100歐）
                                繼電器輸出（觸點容量1A@30VDC或0.25A@250VAC或0.5A@125VAC）
  13、脈沖輸出：累積脈沖輸出，最小間隔50毫秒
   14、液晶顯示：瞬時流量顯示數值范圍：0－50000
                               累計流量顯示數值范圍：0－99999999（可帶小數點）
   15、防護等級：IP65
   16、防爆標志：本安型iaⅡCT5；隔爆型dⅡBT6

YJ-F系列金屬管浮子流量計流量范圍:

YJ-F系列金屬管浮子流量計產品選型：

YJ-F系列金屬管浮子流量計安裝:

1、金屬管浮子流量計必須垂直安裝在無振動的管道上。流體自下而上流過流量計,且垂直度優于2°,水平安裝時水平夾角優于2°；

2、為了方便檢修和更換流量計、清洗測量管道，安裝在工藝管線上的金屬管浮子流量計應加裝旁路管道和旁路閥；

3、金屬管浮子流量計入口處應有5倍管徑以上長度的直管段，出口應有250mm直管段；

4、如果介質中含有鐵磁性物質，應安裝磁過濾器；如果介質中含有固體雜質，應考慮在閥門和直管段之間加裝過濾器；

5、當用于氣體測量時，應保證管道壓力不小于5倍流量計的壓力損失，以使浮子穩定工作；

6、為了避免由于管道引起的流量計變形，工藝管線的法蘭必須與流量計的法蘭同軸并且相互平行，管道支撐以避免管道振動和減小流量計的軸向負荷，測量系統中控制閥應安裝在流量計的下游：

7、測量氣體時，如果氣體在流量計的出口直接排放大氣，則應在儀表的出口安裝閥門，否則將會在浮子處產生氣壓降而引起數據失真。

8、安裝PTFE襯里的儀表時，法蘭螺母不要隨意不對稱擰得過緊，以免引起PTEF襯里變形；

9、帶有液晶顯示的儀表，要盡量避免陽光直射顯示器，以免降低液晶使用壽命；帶有鋰電池供電的儀表，要盡量避免陽光直射、高溫環境（≥65℃）以免降低鋰電池的容量和壽命。

10、用于小口徑和低流速介質流量測量；工作可靠，維護量小，壽命長；對于直管段 要求不高；較寬的流量比10：1；雙行大液晶顯示，可選現場瞬時/累計流量顯示，可帶背光單軸靈敏指示；非接觸磁耦合傳動。

YJ-F系列金屬管浮子流量計質量承諾：

金湖億嘉儀表有限公司主營電磁流量計、渦街流量計、孔板流量計、磁翻板液位計、玻璃板液位計等產品，并為所有產品提供一年的質保。一年內如出現產品質量問題（不包括易損件或輔件）一律免費維修，并免費提供技術支持。

咨詢熱線0517-86936880 15358661880
